SP45F/15F数字平衡阀

SP45F、SP15F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
SP45F/15F型
数量
-
+
库存:
产品描述
参数
一.概述

  SP45F、SP15F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。

  SP45F、SP15F数字锁定平衡阀设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内从而克服了“大流量,小温差”的不合理现象。SP45F、SP15F平衡阀是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。



二.产品特点

  本阀门是一种平衡阀,适用于各种液体管路系统,是一种较为理想的新型节能阀门。该阀设有刻度的数字显示可直观调到任一位置,并可锁定。该阀主要应用于工业和民用建筑采暖管路系统。目前在一些管网系统中存在着水力失调问题,平衡阀提供了解决这一问题的手段.用它可以准确的调节压降和流量.用以改善管网系统中液体流动状况,达到管网液体平衡和节约能源的目的。在双管网工程改造中,应用此阀门仍可节约能源,得到较好的效果。

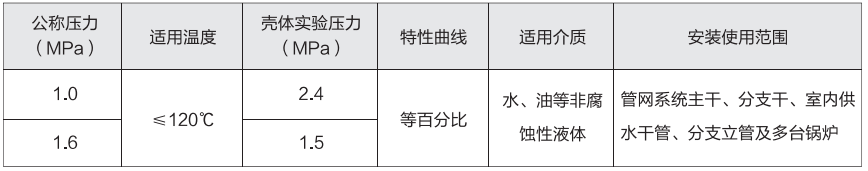

三.主要技术参数



四、产品标准

  设计和制造标准执行BS7350-1990;   检验测试标准执行BS7350;

  法兰连接标准执行GB/T17241.6-2008《整体铸铁法兰》;

  结构长度标准执行GB/T12221-05《金属阀门结构长度》﹔

  丝口连接标准执行GB/T7306.1-7306.2



五、主要零部件材质

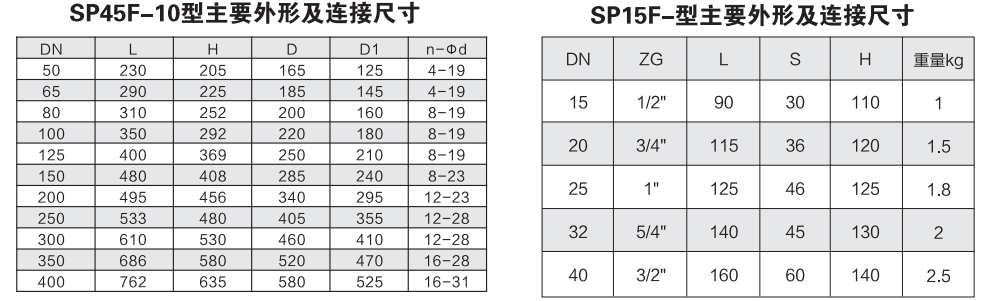

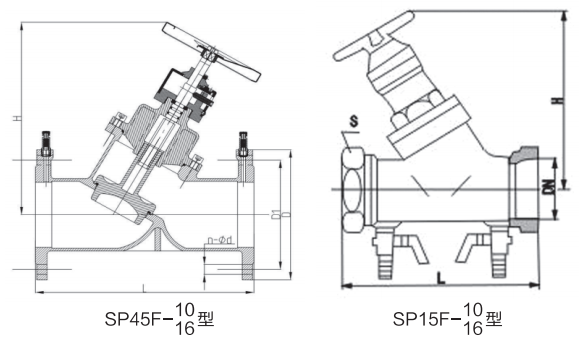

六、主要连接尺寸


注:可根据客户要求生产其他口径或压力

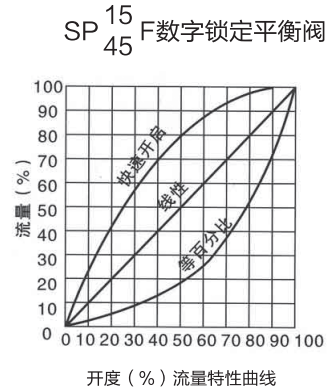

  右图为该种阀门的流量特性曲线,本厂生产的是其中等百分比特性阀门。从曲线图上可知给开度一个相等的变化率,则流量的变化率相等,其特点是开度大时流量大,开度小时则流量小。而工程中大都在流量大时应用,等百分比阀门恰恰适用这个要求。根据这一特点,可以自如的设置某一流量(快开阀门和线形阀门则不具备这种功能)而且当需要变化时,还能知道变化量,达到理想状态。

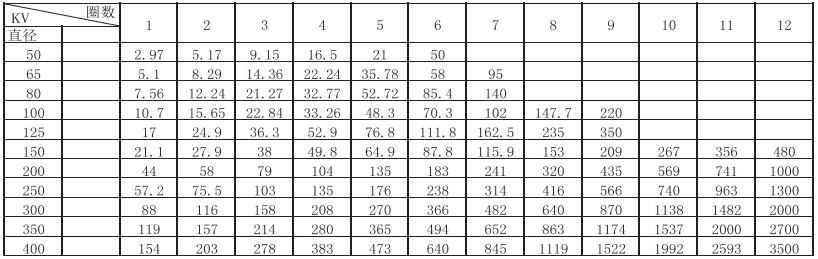

七、整圈流量系数KV值表

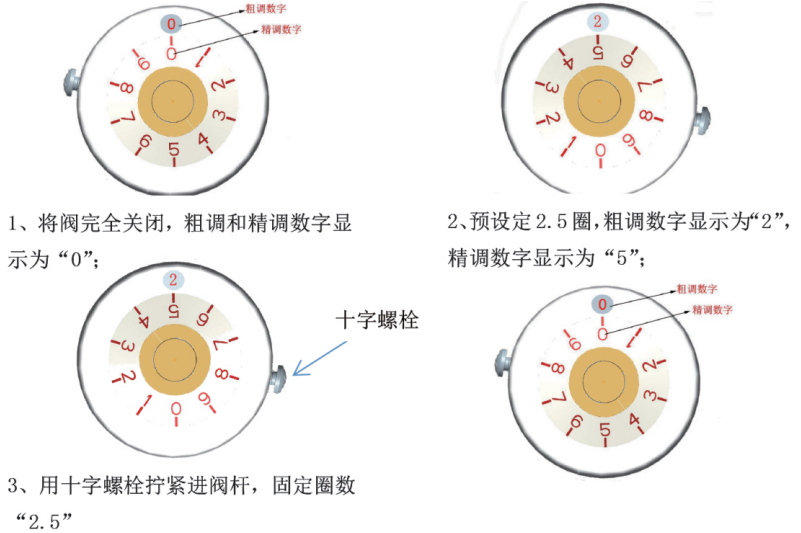

八、流量预设定(设定圈数2.5)



九、运输和贮存

  1装箱后的阀门在运输和贮存过程中,不应碰撞、倾倒、挤压和受雨雪淋袭。

  2阀门应存放在清洁、干燥、防火和通风良好的场所,周围应无腐蚀性气体存在;

  3装箱的阀门应搬运时应当采用托盘,轻拿轻放,叉车或吊车不能直接作用于阀门本体。

  4静态平衡阀在运输和存储中处于阀芯刚好离开阀座的开启状态,严禁关闭。

  5静态平衡阀在运输和存储中,阀座或阀芯可能涂有润滑油,严禁使用酒精、汽油等化学溶剂擦洗。



十、安装

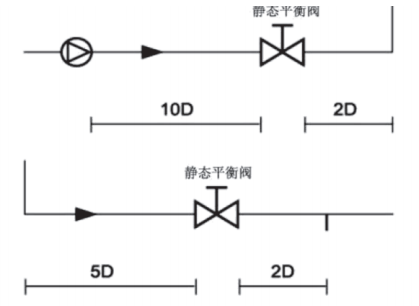

  1.静态平衡阀阀前和阀后必须保证安装足够长度的支管段,以保证流量的额定输出;

  2.应依照图纸检查静态平衡阀的安装位置,建议安装在HVAC系统回水管路上,同时检查管路水流方向,严格按照阀体上的水流箭头方向安装;

  3.静态平衡阀在安装前需将管道杂物清洗干净,严禁管道内遗留有焊渣、树枝、石块等杂物,以免损伤阀门;

  4.管道法兰焊接时不能引起过度的变形,焊角等不影响密封面的平整性;

  5.静态平衡阀在安装后,应当将阀门全开,以便管路反复冲洗,直至干净,严禁在管路冲洗中反复关闭阀门,避免破坏橡胶阀座;





  6.管路冲洗干净后,应对静态平衡阀全行程开关几次,并检查计数器在关闭时位置是否“归零”。在阀门出厂前,均经过严格检测,应在关闭时计数器处于“零”的位置。



十一、调试、维护

  1.平衡阀的调试属于系统调试,用户有调试请与公海彩船客服部门联系;

  2.平衡阀是经过寿命均衡设计,故正常使用条件下长期使用免维护,无易损件;

  3.平衡阀在使用若干年后,橡胶密封部件可能出现损坏或老化的迹象,这时需要更换相应的部件,请与公海彩船客服部门联系;

  4.冬天环境温度低于冰点以下时,请做好平衡阀防冻措施以免冻坏阀体。

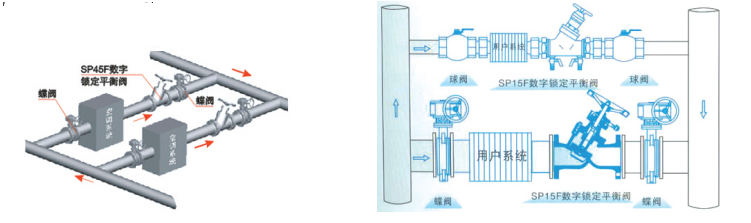

十二、典型安装示意图
