    可调减压阀

    HA001-4X-10/16Q型可调减压阀是一种无需外供能源,由介质自身压力驱 动阀门。在公称压力范围内通过导阀调节,满足不同设计工况所需出口压力的水力 控制阀门。 在任何流量下,设定的出口压力不变;进口压力P1,在0.8P1-1.05P1范围 内波动时,设定的出口压力P2不变。
    零售价
    0.0
    市场价
    0.0
    浏览量:
    1000
    产品编号
    HA001-4X-10/16Q型
    数量
    -
    +
    库存:
    产品描述
    参数

    一、 产品概述

      HA001-4X-10/16Q型可调减压阀是一种无需外供能源,由介质自身压力驱 动阀门。在公称压力范围内通过导阀调节,满足不同设计工况所需出口压力的水力 控制阀门。

      在任何流量下,设定的出口压力不变;进口压力P1,在0.8P1-1.05P1范围 内波动时,设定的出口压力P2不变。



    二、 技术参数

      1、 本产品执行标准CJ/T 256-2007《分体先导式减压稳压阀》标准;

      2、 连接法兰符合个国家GB/T1721.6标准,强度密封试验按GB/T13927执行;

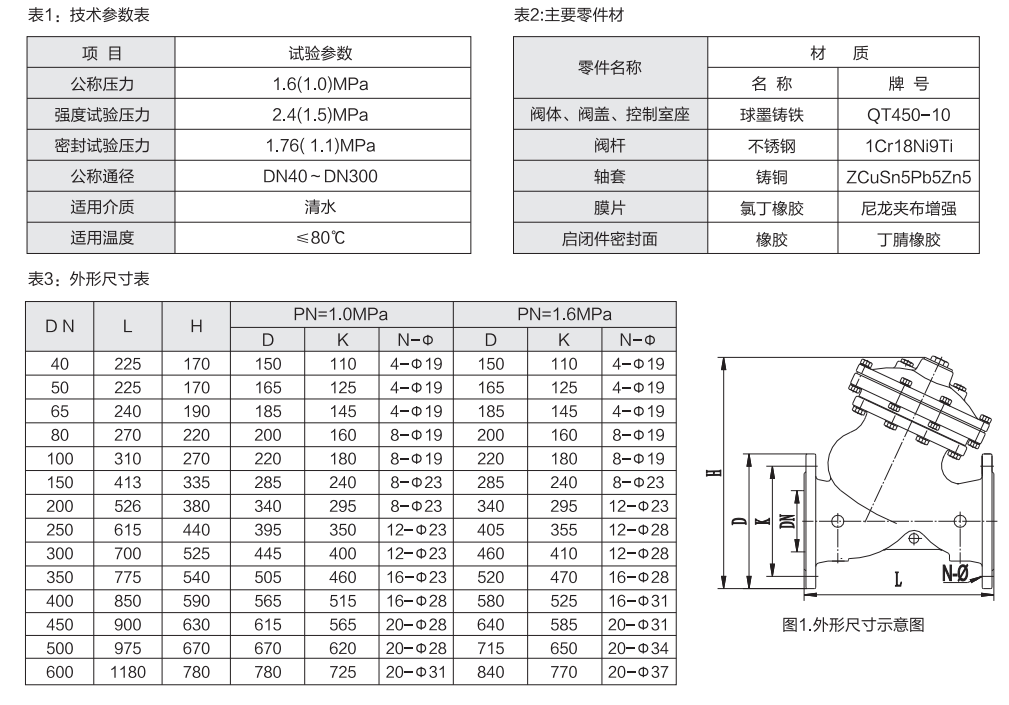

      3、 相关技术参数见表1,主要零件材料见表2,夕卜形连接尺寸表3;





    三、工作原理

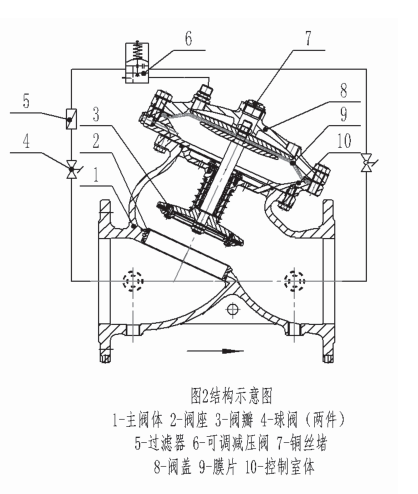

      1) .可调减压阀工作的驱动源是由介质的自身压力实现水力控制,无须外加 动力(见图2)。膜片上、下构成双室控制的传动结构,主阀出口端的压力信号进 入膜片的下控制室与阀腔内的弹簧力相平衡,当出口压力变化失去平衡时,导 阀6自动对膜片上控制室的压力进行调节,对主阀实现先导放大控制,使主阀杆作 上、下运动,改变主阀的开度,恢复平衡。使主阀出口压力的设定值保持不变。

      2) .压力水登录主阀的进水口后,经过阀瓣与阀座所形成的帘面积产生的过 流损失、以及克服弹簧和启闭件运动的机械损失,达到出口端减压的目的。帘面 积越小(即主阀的开度越小)流速变化递度越大,压降越大,反之压降越小。

      3) .导阀膜片的下控制室通过控制管路与其主阀出口端压力信号,作用力向 上,而膜片上控制室与主阀的进口端相接,膜片作用力向下。在设定压力确定后, 膜片上、下作用力平衡。



      4) .导阀盖上端的调节螺栓按顺时针方向转动时出口压力增加,逆时针方向 转动时出口压力减小,弹簧全松时主阀关闭。





    四、主要性能和特性

      1) 关于最大流量:

      减压阀最大流量定义为:当设定的出口压力下降O.IMpa时的流量上限。显然各企的产品因流量特性优劣相差,最大流量值是不同的。

      2) 本产品流量特性

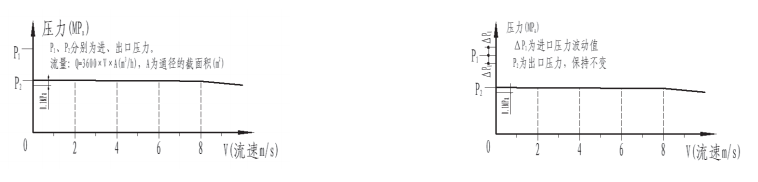

      本产品的最大流量:从接近于零的微流量调试开始,直至流速达到8m/s,设定出口压力的下降值小于O.IMpa。给排水领域的供水流速 多在2m/s,—般不超过3m/s。流量特性曲线见图表1,最大流量见表1。

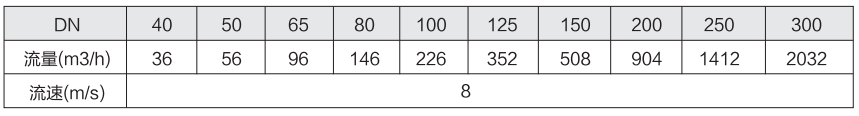

    表1:我公司的减压阀当设定出口压力下降小于0.1 MPa时,的最大流量表



      3)本产品压力特性

      当进口压力在0.8P1-1.05P1范围内波动时,能保持主阀出口设定压力不变,压力特性曲线见图表2。

      当上游压力低于出口设定压力时,主阀将会自动关闭。

      可调减压阀广泛应用于给排水、暖通/空调及需要减压控制的工况。

      可调减压阀通径范围一般不大于300mm (含300mm),其主阀的阀体设计成直流式“葫芦”形,具有极佳的抗汽蚀性能,配制汽蚀罩 可适合在高压差或热水工况下使用。
